● 單相2線/單相3線/三相3線/三相4線
● 電源異常檢測功能、操作簡單易行
● 即可使用內存記錄測試數據、又可使用USB和PC連接

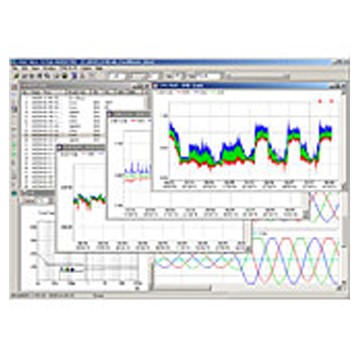

● 使用附屬應用軟件將測試數據輸入PC進行解析
使用3197主機即可進行電壓測量。需要測量電流·功率時,請購買選件的鉗式傳感器。
基本參數
| 測量線路 | 單相2 線, 單相3 線, 三相3 線, 三相4線 |
|---|---|
| 電壓量程 | AC 600V |
| 電流量程 | (根據測量范圍,需要選擇不同的鉗式傳感器) [9657-10, 9675] AC 500mA/5A, [9694, 9695-02] AC 5/50A, [9660, 9695-03] AC 10/100A, 9661, CT9667 (500A檔量程)] AC 50/500A, [CT9667 (5kA檔量程)] AC 500/5000A, [9669] AC 100A/1kA |
| 測量方法 | 瞬態過電壓: 比較式（檢出10k～100kHz）, 諧波/間諧波: 2048點（10周期/50Hz, 12周期/60Hz時） 其他有效值: 10.24kHz/ch采樣 |
| 功率范圍 | 300.0 W 到9.00 MW (取決于電流范圍和測試線類型的組合) |
| 基本精度 | 電壓: ±0.3 % rdg. ±0.2 % f.s. 電流: ±0.3 % rdg. ±0.2 % f.s. + 鉗式傳感器精度 有功功率: ±0.3 % rdg. ±0.2 % f.s. + 鉗式傳感器精度(功率因素=1) |
| 測量功能 | 1. 電壓和電流真有效值 (200 ms 連續計算) 2. 電壓(1/2) RMS: 半周期更新的1周期連續計算 3. 電流(1/2) RMS: 半周期連續計算 4. 頻率 5. 有功功率/ 無功功率/ 視在功率/ 功率因素/ 位移功率因素/ 有功或無功能量消耗 6. 需量(有功或無功功率) 7. 最高50次諧波分析 (不能進行時間序列測量或記錄) 8. 峰值電壓和電流 9. 總諧波電壓畸變率 10 電壓不平衡因素 11 K 因素 (不能進行時間序列記錄) 12 總諧波電流畸變率(不能進行時間序列記錄) |
| 事件檢出 | 1. 電壓突升，電壓突降，電壓中斷:半周期測量電壓 (1/2)真有效值 2. 沖擊電流: 半周期測量電流(1/2)真有效值 3. 瞬時過電壓: 50 Vrms 以上, 10 到100 kHz 4. 定時:根據設定的時間檢測事件 5. 手動: 按操作鍵檢測事件 |
| 記錄事件數目 | 事件波形：50個，事件電壓波動圖：20個，沖擊電流圖：1個，事件計數：1000個 |
| 內存 | 4MB |
| 接口 | USB 2.0（高速, 連接PC） |
| 顯示 | 4.7英寸STN彩色液晶顯示 |

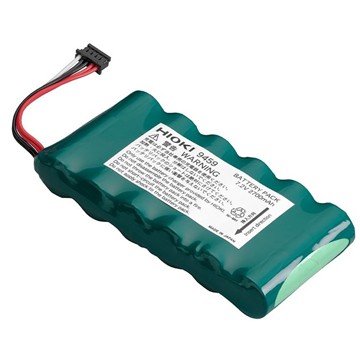

| 電源 | AC轉換器 9418-15（AC 100 ～240V）, 電池組 9459, 連續使用 6小時（不用帶背光 5分）, 最大 23VA |
| 尺寸，重量 | 128W × 246H × 63Dmm, 1.2kg （包括電池組 9459） |

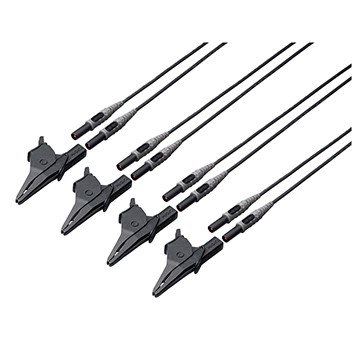

| 附件 | 電壓線L9438-55× 1套（黑色× 4）, AC轉換器 9418-15× 1, 電池組 9459× 1, USB電纜× 1, 輸入接口用標簽× 1, 輸入電線用標簽× 1, 應用軟件CD× 1, 肩帶× 1, 攜帶盒× 1,測量指南× 1,安裝手冊× 1 |
其他選件
電流測量
單獨一個本機,3197 只能測量電壓。為測量電流和功率,需購買選件9660等鉗形電流傳感器。
