EIS分析系統CN011

返回上一頁
致力于解決行業內動態阻抗譜測試痛點問題,提供真實、可信、穩定、兼容的動態阻抗測試平臺

● 適用于:電解槽,燃料電池整堆,燃料電池系統,單電芯

● 測試通道不區分型號,最大電壓1000V

● 單臺通道數量大到可50ch

● 內置數據處理功能



  • 用于測量水電解槽和燃料電池的EIS分析系統 ALDAS-H

    HIOKI日置提供用于評估水電解槽和燃料電池的革命性測量解決方案 ALDAS-H。
    ALDAS方法可以測量電池和電池組的阻抗,并記錄被測物在大電流運行時阻抗值的變化。

    點擊查看詳情

  • 產品特點

    CN011基于燃料電池電堆、電解槽、鋰電池包液流電池等的動態阻抗測試需求設計開發,提供準確可信的交流內阻數

    據及奈奎斯特曲線。


    ①高精度可溯源

    可穩定測量0.1mΩ的單電芯。可提供國標可溯源測量值(出廠指定選件)。


    ②多通道測試

    可拓展多通道方案,可以覆蓋多節電芯的同步掃頻測試需求,便于掌握處于不同位置的電芯的阻抗情況。


    ③掃頻范圍廣

    CN011系統的信號采集單元由一臺設備完成同步測試。可滿足0.01Hz~20kHz的掃頻范圍。


    ④信號抗噪技術強

    通過HIOKI獨有的信號處理技術抑制干擾信號,極大地提高了CN011系統的靜態測試精度。


    ⑤測量范圍寬廣

    CN011系統的信號發生和信號采集功能由波形記錄儀的不同模塊完成,模塊通道間絕緣且滿足最大1000V的測試。


    ⑥數據解析回路擬合

    在保證CN011系統測量精度的的同時,可對測量所得數據進行分析統計,配套等效回路擬合軟件可對燃料電池的等效回路進行擬合。


  • 軟件功能

    提供多種測試模式(頻率掃描模式,實時間隔模式,AC電流掃描模式)

    · 可自由創建測試序列,實現不同條件設置的快速切換

    · 提供實時監視,實時繪圖功能

    · 測試結果可生成標準模板的xls文件

    · 多次測量時間

    · 內阻等效回路分析,DRT弛豫時間分布分析功能

  • 實測數據

    掃頻測試

    多通道電芯監測掃頻

    等效回路,弛豫時間分布(DRT)分析功能

  • 測試系統架構

    控制方式:配套軟件,全系統由PC軟件控制(詳情請垂詢)

基本參數

信號輸入

測試通道數MAX 50ch
輸入電壓范圍MAX 1000V*1
輸入電流范圍MAX 8000A*2
采樣率1MS/s
頻帶DC~100kHz
LPF5/50/500/5 k/50 k/500 kHz
分辨率1/32000 of range(16bit)

阻抗測量

激勵電流精度0.025%+0.025%F.S.
頻率精度1us+20ppm
阻抗測試范圍0.1mΩ~10Ω
測試頻率范圍0.01Hz~20kHz
測試時間*3
FASTMEDIUMSLOW
單步2.5 s4.0 s7.0 s
整體150 s300 s700 s0.1Hz~10kHz 50point
測試精度電壓max±0.3%f.s.
電流max±0.02%rdg±0.007%f.s.*4
阻抗1%*5

功率選型

測試電壓0.5V~40V*62V~150V3V~400V3V~600V5V~1000V
可選AC負載功率0.8kW~12kW6kW~60kW

電流傳感器


額定電流頻率特性線徑
CT6873200ArmsDC~10MHzφ 24 mm以下
CT6904A500ArmsDC~4MHzφ 32 mm以下
CT6876A1000ArmsDC~1.5MHzφ 36 mm以下
CT6877A2000ArmsDC~1MkHzφ 80 mm以下
CT6843A200ArmsDC~700kHzφ 20 mm以下
CT6845A500ArmsDC~200kHzφ 50 mm以下
CT6846A1000ArmsDC~100kHzφ 50 mm以下
CT70446000Arms10Hz~50kHzφ 100 mm以下
CT70456000Arms10Hz~50kHzφ 180 mm以下
CT70466000Arms10Hz~50kHzφ 254 mm以下

軟件功能

保存格式

可保存xlsx,xls

可進行截圖,PNG格式圖片復制

輸出結果

掃頻模式下支持Bode圖與Nyquist圖

實時模式定頻下各參數-時間圖

分析功能

支持等效回路分析功

支持DRT(弛豫時間分布)分析功能

數據交互具備Enthernet通信接口,支持定制化API

安保

緊急停機

具備緊急停止按鈕,可瞬間切斷激勵輸出

具備欠壓保護、過壓保護、過功率保護

*1輸入最大電壓最終由選擇的負載決定

*2最大輸入電流最終由選配的傳感器決定

*3 與測試通道數有關,此處均為1ch測試速度

*4電流測試精度最終由選配的傳感器決定

*5計量院 16mΩ 標準器件0.01Hz~20kHz掃頻驗證,選件可提供計量報告

*6僅當測試頻率范圍為0.01Hz~10kHz時下限電壓可達到0.5V

電流傳感器

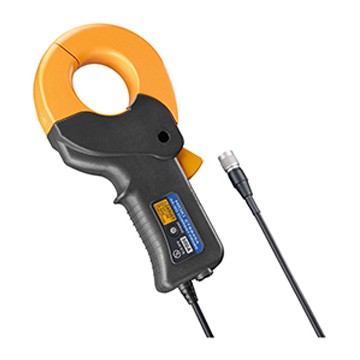

  • AC/DC電流探頭CT6846A
    AC/DC電流探頭CT6846A

    頻率特性DC~100 kHz;額定電流AC/DC 1000 A,φ 50 mm

    查看詳情>>
  • AC/DC電流傳感器CT6877A
    AC/DC電流傳感器CT6877A

    頻帶DC~1MHz,額定電流AC/DC 2000A,φ 80 mm

    查看詳情>>
  • AC柔性電流鉗 CT7040系列
    AC柔性電流鉗 CT7040系列

    狹窄地方也能簡單設置

    查看詳情>>
  • AC/DC電流探頭CT6844A
    AC/DC電流探頭CT6844A

    頻率特性DC?500 kHz;額定電流AC/DC 500 A,φ 20 mm

    查看詳情>>
