光儲氫行業測量解決方案
Photovoltaic & Energy Storage Measurement Solutions圖1展示了發電區域的I-V(電流-電壓)。I-V曲線是繪制在圖表上用于測量光伏電池組串電流-電壓特性的曲線,其以電流作為縱軸、電壓作為橫軸。利用所得到的I-V曲線,可以識別出發電過程中的異常情況。以下是I-V曲線圖表中會用到的一些術語。 |
圖一 |
● 開路電壓Open-circuit Voltage (Voc) 當光伏面板沒有電流輸出時,也就是處于開路狀態下的電壓。
● 短路電流Short-circuit current (Isc) 將光伏電池的正負極直接短路時,所流過的電流。
● 最大功率點Maximum Power Point (Pmax) 在光伏電池的I-V曲線上,電流和電壓的乘積所得到的功率曲線上存在一個最大值點,這個點對應的功率就是最大功率點。
● 最大功率點電壓Voltage at Maximum Power (Vpm) 在光伏電池的I-V曲線上,對應最大功率點的電壓值,稱為最大功率點電壓。
● 最大功率點電流Current at Maximum Power (Ipm) 在光伏電池的I-V曲線上,對應最大功率點的電流值,稱為最大功率點電流。
根據 IEC62446-1 標準進行電池組串電流測試
IEC62446-1標準描述了光伏系統中電池組串電流的測量方法。驗證光伏系統中串聯連接的光伏組件或光伏電池組串的電流特性,確保其在正常工作條件下的電流輸出符合標準要求。光伏電池組串的電流測試包含短路電流測試和運行電流測試。
短路電流測試
光伏電池組串的短路電流(Isc)是指當電池組串的正負極短接在一起時流動的電流,并且是電池組串的最大電流值。
當光伏板連接到諸如逆變器或太陽能充電控制器之類的設備時,短路電流(Isc)值可用于確定該面板所能承受的最大電流量。由于存在電弧飛濺風險,不建議使用數字萬用表(DMM)的電流端直接進行測量。
![]() | 可以使用AC/DC鉗形表來測量光伏組件的短路電流(Isc)。但是,光伏電池在有太陽光照射時會有較大的測量電流,并且當大量電池串聯時會產生高電壓,存在一定的危險性。因此,針對光伏電池短路的情況,必須選用使用合適的工具,譬如大容量的斷路器。 |
使用旁路二極管測試儀 FT4310,無需斷路器就能測量短路電流(Isc),同時還可進行旁路二極管開路測試。 該測試可以在接線盒的電池組串中進行簡單檢查,這樣就無需爬上屋頂,大幅提高了工作效率。不過,在進行測量之前,需要將被測電池組串與互連線路斷開。 | |
運行電流測試
對光伏電池組串運行電流的測量是在對組串進行檢查時開展的。通過測量運行電流,能夠核查該組串是否處于運行狀態。對于一個由數量相同且類型相同的組件構成的多串光伏系統而言,各個組串的電流值幾乎是一樣的。如果某一組串出現異常情況,那么其電流值會與其余、組串的電流值存在顯著差異。這樣,通過對比各個組串的電流值,就能夠發現異常情況。

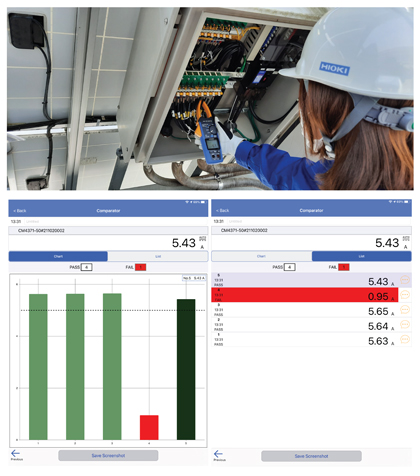

![]() | 通過HIOKI日置產品的組合,將無線適配器Z3210安裝在AC/DC鉗形表上,即可實現藍牙連接。然后使用免費應用程序(APP) “GENNECT Cross”,可以通過比較值來判定合格與否,進而能夠輕松判斷電池組串運行電流的情況。 逆變器運行時的最大功率點對應的電流值,即最大功率點電流(Ipm),同樣很重要。該數值也可以使用鉗形表進行測量。 |
用于串電流測量的儀器
產品型號 | 短路電流(Isc)測量 | 分辨率 | 最高電壓 | ||||
? | - | 15 A | 1000 V | - | ? | ||
旁路二極管測試儀 FT4310 | ? | - | 15 A | 0.1A | 1000 V | - | ? |
AC/DC鉗形表 CM4371-50 | ? | ? | 600 A | 0.01A | 1000 V | ? | *? |
AC/DC鉗形表 CM4375-50 | ? | ? | 1000 A | 0.1A | 1000 V | ? | *? |

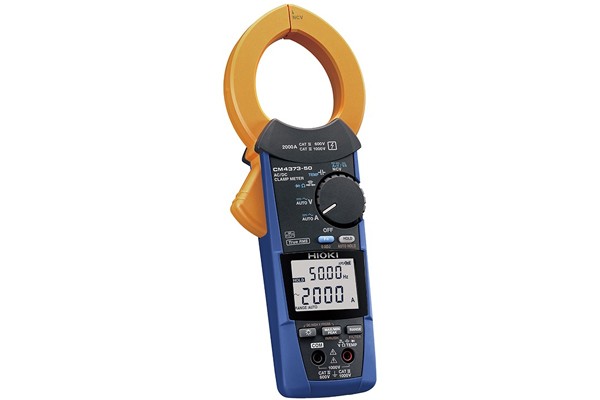

AC/DC鉗形表 CM4373-50 | ? | ? | 2000 A | 0.1A | 1000 V | ? | *? |
鉗形表除了能測量電流外,還可以測量電壓。它能夠測量開路電壓(Voc)以及逆變器最大功率點電壓(Vpm)。直流高壓測試探頭P2010可用于測量高達2000V的直流電,有了它,就能輕松應對高壓光伏系統的測量。此外,上述儀器可以通過藍牙將測量結果發送至移動設備,大大節省了報告制作的時間和精力。
