使用功率分析儀 PW8001 和 AC/DC 高壓分壓器 VT1005，可以測量使用 SiC 功率半導體的逆變器的效率。

用于高壓輸入/輸出的高效率逆變器

用于工業設備的逆變器會對高壓功率進行轉換。 測量這種效率需要測量高壓。 此外，SiC（碳化硅）作為替代傳統 Si（硅）的下一代材 料備受關注。 通過在逆變器中使用 SiC 功率半導體，可以同時實現“高速開關控制”和“高效功率轉換”。 開發商和生產商需要精確到  0.1% 的效率測量，以確認此類逆變器的效率提升效果。 在這種情況下，必須測量輸出側功率中包含的高頻成分。

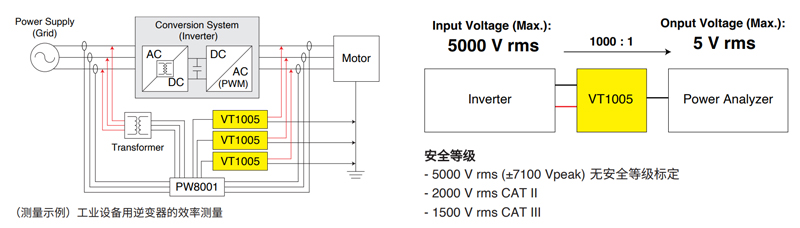

使用 VT1005，則能夠使用功率分析儀測量高達 5000 V 的電壓。

使用 VT1005，可測量從 DC 到 4 MHz 的頻帶。 此外，其在測量頻帶中振幅特性和相位特性的出色精度可實現高精度的功率測量。

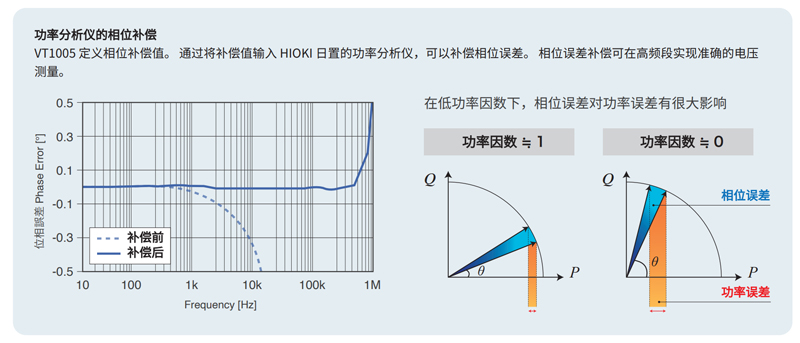

即使測量頻帶較寬，如果頻帶內的振幅誤差或相位誤差較大，也無法準確測量高效率逆變器的效率和電抗器損耗。 VT1005 的振幅誤差為 ±0.1%以內（DC 至 200 kHz），相位誤差為 ±0.1°以內 (*1)（DC 至 500 kHz）。 測量頻帶中振幅特性和相位特性的出色精度可以準確 測量逆變器效率。 此外，還可以測量電壓和電流之間 88° 相位差的電抗器損耗，誤差為 ±5%。 （*1：通過功率分析儀相位補償后）

VT1005 不受共模和高頻噪聲的影響，即使在有干擾的環境中也能準確測量電壓。 由于逆變器等轉換器是干擾源，因此抗干擾性在效率評 估中尤為重要。
